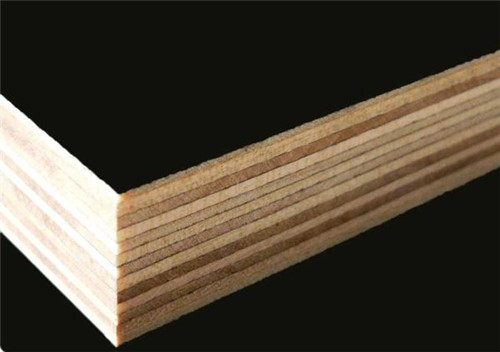

今天，木膠板廠家與你分析
怎么更好的繪制建筑結構模板圖。
如何更好的繪制建筑結構模板圖，首先我們主要要掌握以下這幾點：一、目的：確定構件位置，構件界面以及構件的標高。二、核心——定位：1、樓層豎向定位：高層建筑一般以層高表結合圖紙說明來確定樓層總體標高；多層（不多于三層）可以不需要層高表。2、平面定位：1）樓板平面及豎向定位：樓板除挑板外一般不需要平面定位，只需注明板厚，樓板標高即可，但降板、挑板、雨棚、線腳邊線等部位是容易缺漏的地方。2）樓層梁定位：a、標高、平面定位及截面尺寸：一般先以說明表示，特殊處單獨表示。b、平面定位中主梁一般跟軸線相關，不需要單獨定位，需要注意的是次梁的定位，定位是可以利用建筑軸線也可以增加獨立軸線。c、異形表示：坡屋面的折梁用說明表示3）節點詳圖及索引索引在其他圖紙，詳圖畫法，注意以下幾點：a、繪圖比例：常用比例1：25，1：20，1：30b
、空間關系：注意剖面處上下左右的結構構件尺寸和相互關系，一般結構詳圖是在建筑詳圖上進行修改繪制，但由于建筑不了解結構的構件尺寸或處理方式，建筑詳圖本身會有問題，需要結構提醒修改c、受力分析。
怎么更好的繪制建筑結構模板圖,今天就分析這些，沒有分析到的，以后會涉及到的。
